Za punjenje aku baterja i napajanje potrošača 230 V DC služi opisani uređaj.
Aku baterije su podeljene u dve grupe:prva grupa sa 160 ćelija Ni-Cd i druga grupa sa 25 ćelija.Obe grube se napajaju iz tiristorskog poluupravljivog ispravljača.Strujna granica oba ispravljača je 25 A,a nezavisno od toga struja punjenja grupe baterja se može posebno regulisati npr. na 10 A.U zavisnosti od toga koja strujna granica se dostiže (25 A od ispravljača ili 10 A punjenja baterija),ona smanjuje napon punjenja da ne bi došlo do prekoračenja strujne granice.Ako je struja manja od granica struje napon po ćeliji je 1.45 V koji se održava automatski.Posle ispada mrežnog napona, nakon povratka napona jedan vremenski član obezbeđuje forsirano punjenje sa 1.65 V/po ćeliji u trajanju od 60 min.
U slučaju nestanka mrežnog napona potrošači su dalje na akumulatorima osnovne grupe i tako se pražnjenjem smanjuje napon do napona 205 V,tada automatika ubacuje grupu dodatnih ćelija ,pa tako potrošači dobijaju zbir napona dve grupe akumulatora.Prelazak se odigrava bez prekida u napajanju potrošača.
Povratkom mrežnog napona počinje punjenje baterija.Kada napon na osnovnim baterijama dostigne 210 V vrši se skidanje dodatnih baterija sa potrošača bez prekida u napajanju istih.

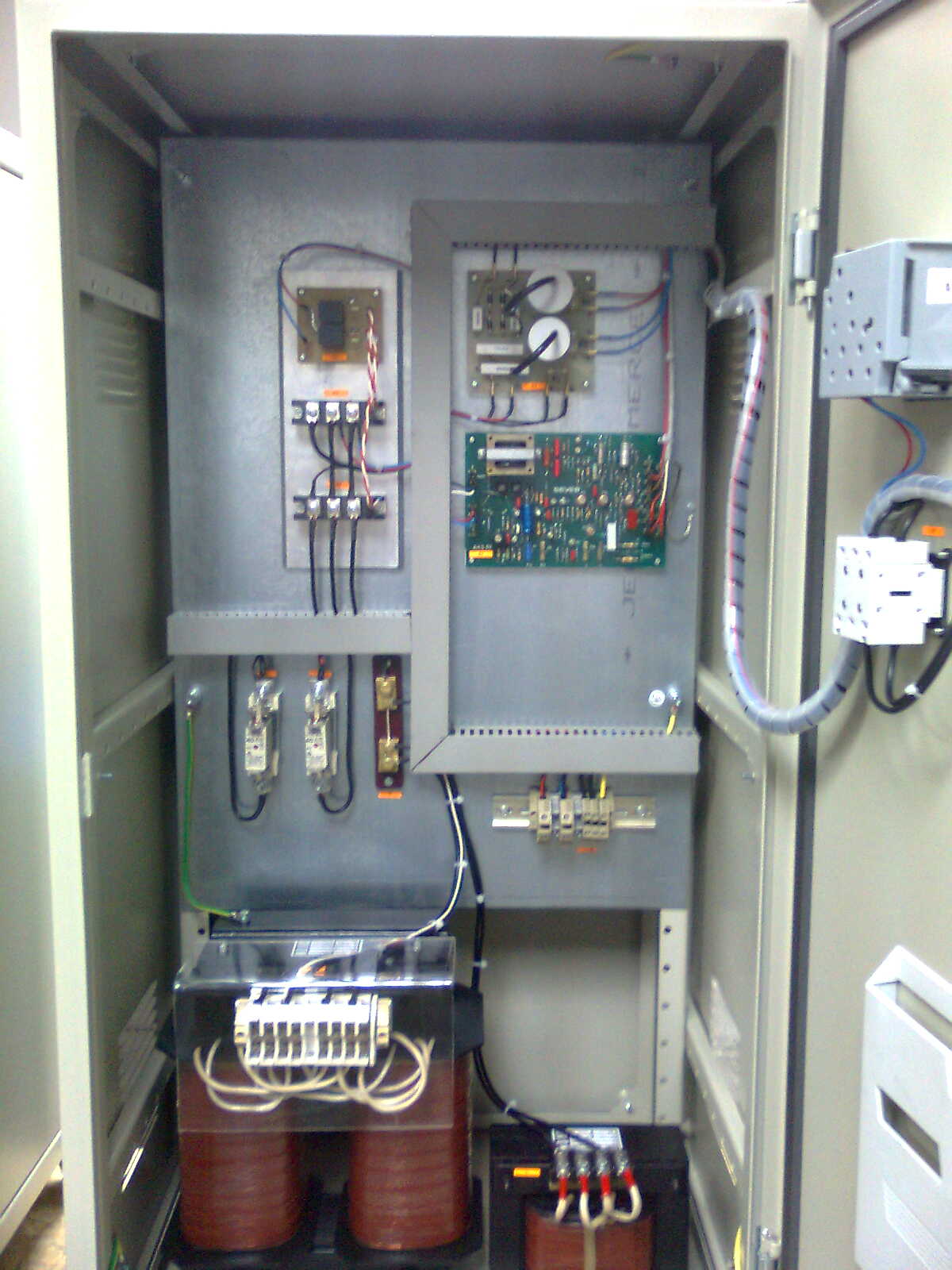

Sva oprema je smeštena u limeni orman dimenzija:
Na vratima ormana se nalazi:
– sklopka za uključenje uređaja
– DC voltmetar za merenje napona:
1 – izlaza prema potrošačima
2 – napon glavnih bat.
3 – napon pomoćnih bat.
– Preklopka za biranje mesta merenja napona
– Ampermetar za merenje struje potrošača
– Ampermetar glavnih baterija
– Ampermetar pomoćnih baterija
